【產品簡介】PT100溫度傳感器的接線方式有哪些？

返回列表 來源：發布日期： 2021.03.24

　　關于PT100溫度傳感器直接安裝在Pt100鉑阻式接線盒中（由不同結構的鉑阻式組成熱電阻一體化溫度傳感器），將熱電阻式Pt100電阻信號轉換為二線制4-20毫安的輸出。下面小編告訴大家PT100溫度傳感器的接線方式有哪些？

　　采用Pt100溫度傳感器進行Pt100鉑電阻信號的遠距離傳輸，具有很強的現場干擾源存在，或者信號需要接入DCS系統。鉑阻式溫度傳感器采用獨特的雙層電路板結構，下層為信號調節電路，上層為確定傳感器類型和測量范圍的電路。

　　Pt100溫度傳感器的特點。

　　線性化輸出2線制4-20毫安標準電流信號，采用模塊化結構。

　　熱阻式溫度傳感器為引進的英國溫度計傳感器零配件裝配，保持原溫度傳感器電路、制造工藝、結構及性能不變。

　　傳感器有電源極性反接保護電路，當輸出接反時保護線路（此時電流為零）；傳感器的錯誤接線無論在高限值還是低限值下都會使傳感器輸出飽和；產品具有RFI/EMI保護功能，有利于提高測量穩定性。

　　SWP-TR全部采用進口元件，性能可靠，溫度漂移小。

　　SWP-TR溫度傳感器的量程不能隨意更改，出廠時廠家才能確認生產。

　　6.熱阻式溫度傳感器電磁兼容符合歐洲電工委員會（EC）BSEN50081-1和BSEN50082-1標準。

　　熱阻傳感器的接線是由外殼頂部的螺絲端來完成。為了滿足CE認證的要求，信號輸入接線的長度不得超過3米，輸出接線必須是屏蔽電纜，屏蔽線只能在一端接地。

　　傳感器的中心孔用于熱阻信號接線，熱阻信號線通過螺釘直接擰入傳感器的輸入端。所設計的螺釘端子可采用內部或外部接線。

　　一種PT100溫度傳感器的連接方法。

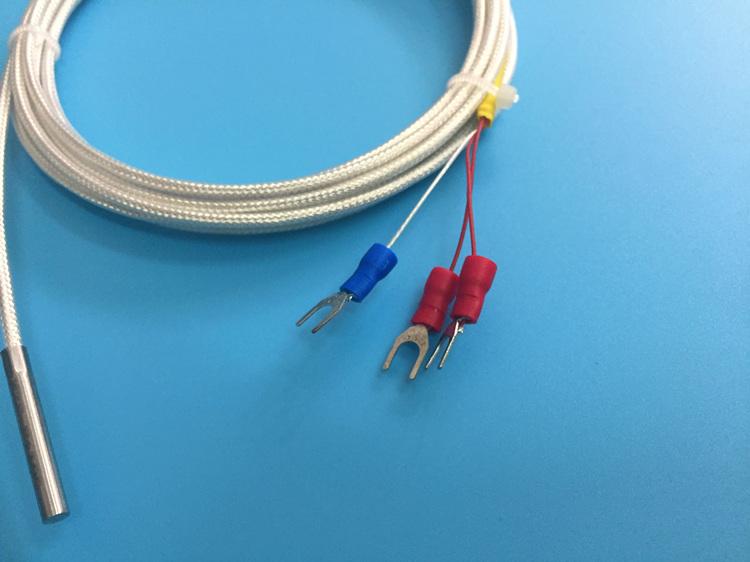

　　PT100鉑電阻傳感器有三根導線，A、B、C（或黑色、紅色、黃色）可以用來表示三根導線，它們之間存在以下規律：

　　在常溫下，A和B或C之間的阻值在110歐左右，B和C之間的阻值在0歐左右，B和C在內部通過，原則上B和C沒有什么不同。

　　儀器上接傳感器的固定端有三個：A線接儀器上固定端的傳感器，B線和C線接儀器上的另外兩個固定端，B線和C線可互換，但必須接合，如果中間接長線，則三線的規格和長度應相同。

　　熱阻的3線和4線接法：是采用2線、3線、4線接法，主要由使（選）用儀表決定。

　　普通顯示器儀表提供三線接法，PT100一端出一個線，另一端出兩個線，接在儀表上，儀表內部的導線電阻由橋抵消。通常PLC為四線，每端出兩顆線，兩顆接PLC輸出恒流源，PLC通過另外兩顆測量PT100上的電壓，也是為了抵消導線電阻，四線最精確，三線也可以，兩線最小，具體使用要考慮精度要求和成本。

　　以上就是小編幫大家整理的內容，希望能幫助到您，更多的請關注我們網站。
