差壓傳感器工作原理

一般說來，差壓傳感器的主件是進口高性能的硅壓阻式傳感芯片，該芯片的核心部分是做成杯狀的硅膜片，在硅膜片上，用半導體工藝的擴散摻雜法做四個相等的電阻，接成惠斯登電橋，再用壓焊法與外引線相連。膜片的一側是和被測系統相連接的高壓腔，另一側是低壓腔，當膜片兩邊存在壓力差而發生形變時，膜片各點產生應力從而使擴散電阻的值發生變化， 電橋失去平衡，輸出相應的電壓，其電壓大小就反映了膜片所受的壓力差值，并且與壓力差值成線性關系。

南京沃天科技差壓傳感器

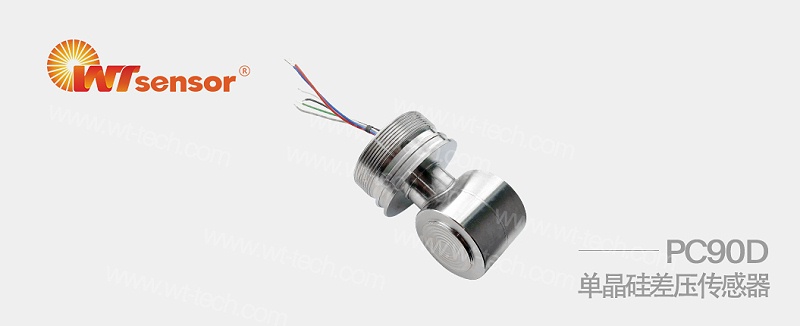

南京沃天PC90D單晶硅差壓傳感器是一種具有可靠過載壓力保護功能的差壓傳感器。

PC90D單晶硅差壓傳感器差壓敏感核心采用了高性能的硅壓阻式差壓芯片，利用全焊接密封結構進行組裝，并在高真空下充灌硅油，不同材質的測量膜片在隔離被測介質與差壓芯片的同時，還能使傳感器對各種強腐蝕性介質的壓差信號進行長期可靠測量。

PC90D單晶硅差壓傳感器通過外部恒流或恒壓供電激勵能將被測的壓差信號轉換成與之線性正比的毫伏電壓信號。

詳細信息請查看>>>

參考文獻

[1] 朱連章.高精度差壓傳感器的一種簡易校正方法[A].石油大學計算機與通信工程學院,東營257061
