1.PCM303壓力變送器產品概述

該系列壓力變送器壓力敏感核心采用了擴散硅芯體，內部的專用集成電路將傳感器毫伏信號轉換成標準電流信號，可以直接與計算機接口卡、控制儀表、智能儀表或PLC等方便相連。運距離傳輸可以采用電流輸出方式。具有體積小、重量輕、全不銹鋼密封結構，可在腐蝕性環境中工作。該產品安裝方便簡潔，具有極高的抗振和抗沖擊性能，廣泛應用于過程控制、航空、航天、汽車、醫療設備、 HVAC等領域。

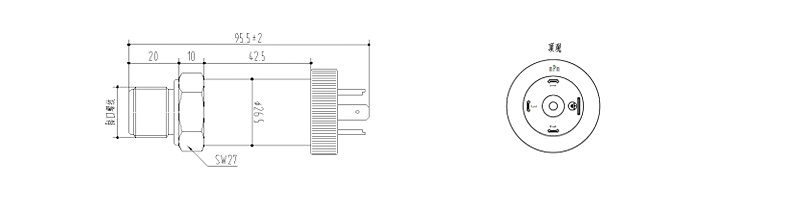

                                 PCM303壓力變送器外形圖                                    PCM303壓力變送器電氣連接圖

3.性能指標

供電：24VDC

輸出：4～20mA、0～5V、1～5V

精度：±0.5%FS（@25℃）

整體溫漂：±1.5%FS（@-10～70℃； 量程≥0.1MPa）

整體溫漂：±2.5%FS（@-10～70℃； 量程＜0.1MPa）

防護等級：IP65

4.電氣連接

a電流輸出：

1腳：電源正

2腳：電流輸出

b電壓輸出：

1腳：電源正    3腳：電壓輸出

2腳：接地

5.安裝方法

⑴ 選擇易于操作、維護的地方進行安裝；

⑵ 應盡量遠離熱源，振動源安裝；

⑶ 通過閥門與測量管道連接，閥門與變送器之間保留安全距離，防止閥門的開啟產生沖擊；

⑷ 安裝時用扳手夾緊在變送器六方處；

⑸ 公母接插后，務必將螺絲擰緊，防止水汽從結合部位進入。

6 安全使用注意事項

⑴ 安裝變送器時應小心謹慎，避免產品受撞擊而損壞，影響其性能；

⑵ 變送器進壓口內有隔離膜片，切勿人為用異物觸碰；

⑶ 電氣連接請嚴格遵照接線方法，接線錯誤會造成放大電路的損壞；

⑷ 在產品安裝使用中如遇到問題請與我公司聯系，在產品發生異常時，請不要擅自打開進行修理，應及時與廠家聯系。

PCM303經濟型壓力變送器應用廣泛，性價比高，如在安裝過程中有疑問，請咨詢南京沃天技術人員。
