結構原理

“電子壓力開關”有壓力傳感器、信號調理、微電腦及電子開關、校準按鈕、流程選擇開關等幾部分組成。

（1）壓力傳感器件采用“單晶硅智能壓力傳感器”。該傳感器具有高精度（高穩定性，抗高過壓和高靜壓，量程遷移比大。選用單晶硅智能壓力傳感器作為傳感部件，為提高“智能電子壓力開關”的控制精度及可靠性提供了保證。

（2）信號調理部分采用集成運放及電子元件組成，它把壓力傳感器件獲得的壓力信號進行調理，變成微電腦能接受的信號，送給微電腦。

（3）微電腦將采集到的壓力信號進行分析、處理、記憶，消除干擾及壓力波動，發出正確的壓力開關狀態信號。

（4） 電子開關將微電腦發出的壓力開關狀態信號轉化為“電子壓力開關”的導通及斷開。

（5）校準按鈕，在對智能電子壓力開關校驗時只要按下“校準按鈕”，微電腦就會自動記憶當前壓力值，并把該值作為“智能電子壓力開關”設定值，從而實現壓力開關的智能校驗。

（6）流程選擇開關，旁接罐流程、密閉流程可設置不同的門檻值，旁接罐流程設置的門檻值可適當降低，從而克服了旁接罐流程壓力開關不能投用。

沃天電子數顯壓力開關

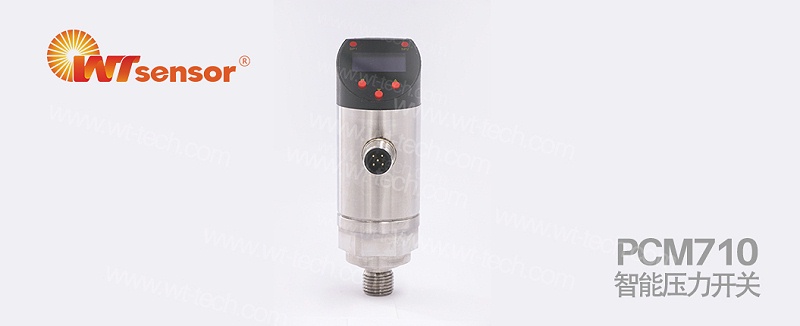

PCM710智能壓力開關

產品概述

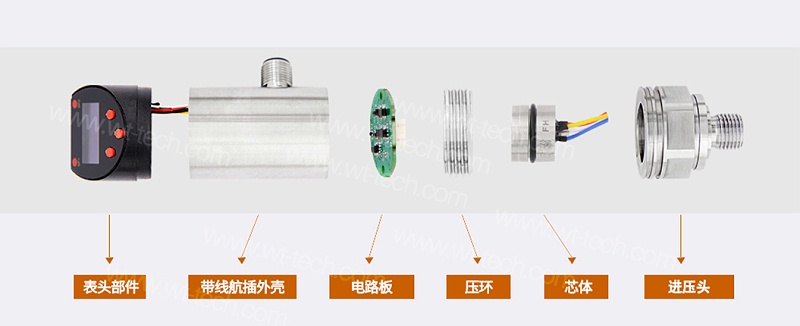

PCM710智能壓力開關是集壓力測量、顯示、輸出、控制于一體的智能壓力測控產品。該產品為全電子結構，前端采用硅壓阻式壓力傳感器，輸出信號由高精度，低溫漂的放大器放大處理，送入高精度的A/D 轉換器，經微處理器運算處理，現場顯示，并輸出2路開關量和4～20mA模擬量，對控制系統壓力進行檢測和控制。

應用領域

該智能數字壓力控制器使用靈活，操作簡單，調試容易，安全可靠。廣泛應用于水電，自來水，石油，化工，機械，液壓等行業，對流體介質的壓力進行測量顯示和控制。

參考文獻

[1]阮友德.電氣控制與 PLC 實訓教程[M].北京:人民郵電出版社,2008:156 - 185.
      [2]許廖.工廠電氣控制設備[M].北京:機械工業出版社,2007:167- 178.
      [3]史國生.電氣控制與可編程控制器技術實訓教程[M].北京:化學工業出版社,2010:130-13.
