今天沃天小編主要來跟大家分享有關壓力變送器的正確校驗方法及接線問題

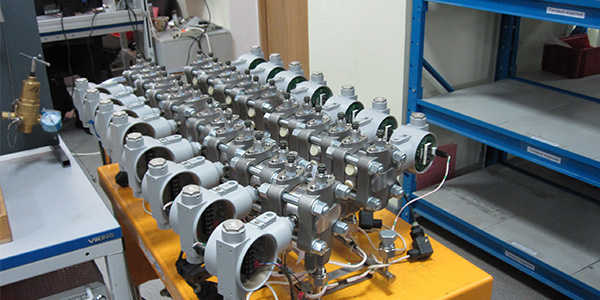

常規差壓變送器的校準

先將阻尼調至零狀態，先調零點，然后加滿度壓力調滿量程，使輸出為20mA，在現場調校講的是快，在此介紹零點、量程的快速調校法。調零點時對滿度沒有影響，但調滿度時對零點有影響，在不帶遷移時其影響約為量程調整量的1/5，即量程向上調整1mA，零點將向上移動約0.2mA，反之亦然。

智能差壓變送器的校準

用上述的常規方法對智能變送器進行校準是不行的，因為這是由HART變送器結構原理所決定了。因為智能變送器在輸入壓力源和產生的

4-20mA電流信號之間，除機械、電路外，還有微處理芯片對輸入數據的運算工作。因此調校與常規方法有所區別。

1．先做一次4-20mA微調，用以校正變送器內部的D/A轉換器，由于其不涉及傳感部件，無需外部壓力信號源。

2．再做一次全程微調，使4-20mA、數字讀數與實際施加的壓力信號相吻合，因此需要壓力信號源。

3．最后做重定量程，通過調整使模擬輸出4-20mA與外加的壓力信號源相吻合，其作用與變送器外殼上的調零(Z)、調量程(R)開關的作用完全相同 問題討論:

有的人認為，只要用HART手操器就可改變智能變送器量程，并可進行零點和量程的調整工作，而不需要輸入壓力源，但這種做法只能稱為“設定量程”。真正的校準是需要用一臺標準壓力源輸入變送器的。因為不使用標準器而調量程不是校準，忽略輸入部分(輸入變送器的壓力)來進行輸出調節(變送器的轉換電路)不是正確的校準。再者壓力、差壓檢測部件與A/D轉換電路、電流輸出的關系并不對等，校準的目的就是找準三者的變化關系。強調一點:只有對輸入和輸出(輸入變送器的壓力、A/D轉換電路、環路電流輸出電路)一齊調試，才稱得上是真正意義上的校準。

 現如今常用的壓力變送器都是兩線的，加帶電源隔離器，輸出為4～20mA信號，變送器有二個輸入端一個接給定信號，另一個接壓力反饋信號。那么正確的安裝方法是：壓力變送器一般輸出的信號是電流4-20MA，0-20MA，或電壓0-5V，1-5V，0-10V等，通常電流型的是二線或四線制，電壓的三線制輸出。大部份是10V，有些功耗較大的變送器，10VDC的電源無法帶動，那么只能外接供電源 24VDC。這樣變送器就出現了四個接線端子：供電+，供電-，反饋+和反饋-。電流型四線制接線方式：電源+==供電+;電源-==供電-;信號+== 反饋+，信號-==反饋-。電流型二線制接比方式：電源+==供電+;信號+==反饋+，供電-，-，如果需要遠傳需要組成回路，比如24V+接壓力表+，壓力表-接4～20mA+，4～20mA-接24V-就可以，可能中間有端子，要看一下回路圖。

電壓型三線制接線方式：電源+==供電+;電源-(信號-)==供電-;信號+==反饋+，電源-(信號-)。
