一體化溫度變送器概述

一體化溫度變送器由測量元件熱電阻或熱電偶和變送器電路組成的一個整體，將溫度量換成直流信號輸出。

70年代末，80年代初，國外廠商推出了一體化二線制溫度變送器，從而使溫變出現了新的品種。這種溫變具有高度集成化、小型化、可以裝在傳統的熱電偶、熱電阻的接線盒內，構成傳感一變送或傳感一變送一指(顯)示一體化測溫儀表。因此，這種溫變被人們稱為一體化溫變。這類溫變，體積小、技術指標高，可靠性好，使用安裝方便，是當今溫變發展的主流和方向。

一體化溫度變送器，依其線制不同，有二線制、三線制和四線制。所謂線制是指溫變的電源線和輸出線的總根數。

一般采用是4~20mA信號制而采用二線制。

一體化溫度變送器的優、特點

1.一體化溫變具有體積小、重量輕、可以直接安放在現行熱電偶(阻)接線盒內的陶瓷接線板位置，可以由熱電偶(阻)整機廠用常規的熱電偶(阻)與其組成檢測-變送一體化溫測儀表供貨，一也可以作為功能模塊安裝在控溫設備，用戶無需再考慮溫變的安裝位置及布線等問題。

2.溫變采用環氧樹脂澆注，形成模塊化全密封組件，因此具有抗震、防潮、耐蝕等特點?？梢杂糜诠I(yè)或科研強酸強堿等較惡劣的環境。

3.溫變出廠前，都經過嚴格檢查和調校后再封裝，現場使用過程中無需再調整，這意味著這種溫變具有高可靠性，能長期運行。而無需維修。

4.溫變的傳輸信號是標準的統一信號，為4~20mA或0~10mA信號制，故能長距離傳輸，抗干擾能力很強。

5.對于熱偶類溫變，更突出的特點是無需補償導線，因而節省了安裝線材費用。

6.溫變模塊功耗很低，是一種節能型儀表產`鉆。

7.性能價格比非常高，除體積小、重量輕、低功耗外，溫變輸出與溫度呈線性關系，具有電源反極性保護功能和熱偶冷端補償功能，工作電源范圍寬，使用環境溫度范圍大，負載能力強，高可靠性保證了無需日常維修，罐本精度高，普通級為0.5級、0.3級，高者可達0.1級。

一體化溫度變送器系列產品性能指標要求

1.線性化程度與精度:所謂線性化程度,是指溫變的輸出信號與被測量值—溫度呈線性關系的程度。這是標志溫度變送器的第一技術指標。

2.電源電壓與帶載能力:對于DDZ一l型儀表,現場及控制室統一采用0~10mA作為聯絡信號,因此多臺儀表接受同一信號就

需要采用串聯方式。這樣,溫變的帶載能力就表征著它所能承接的后續儀表臺數的能力。

南京沃天一體化溫度變送器

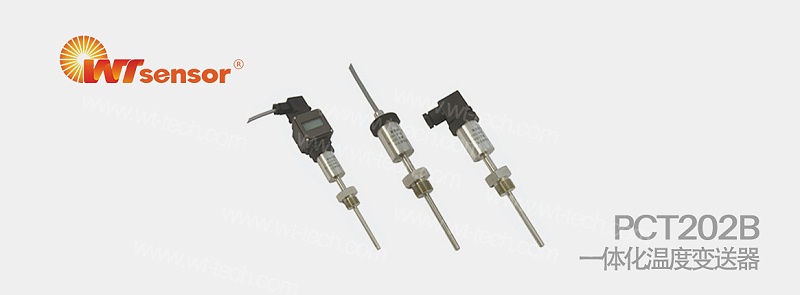

PCT202B一體化溫度變送器

PCT202B一體化溫度變送器 是利用鉑電阻的阻值隨溫度變化而變化，且呈一定函數關系的特性來測量被測介質的溫度。產品由溫度傳感器，補償電路和轉換電路三部分組成，具有性能穩定，靈敏度高，可靠性強等優點。

產品采用全焊接結構，高強度外殼，廣泛應用于石油機械、化工機械、泵及壓縮機、電力、鍋爐、天然氣等自動化溫度測控系統中。

產品詳情請查看>>>>>>

參考文獻

〔1〕王士杰.DBW型熱電偶益度變送器的參比端補償和非線性校正電路的分析汁算,《自動化儀表》1989年竿11期總性巧

〔2〕馬英仁等編者.抓度的敏感器件及其應用,科學出版社,1988

〔3〕高孔焱.一體化溫度變送器的現狀及其應用,福建輕工設計院
