隔爆型變送器應用場合

隔爆型變送器適于安裝在具有爆炸性氣體、蒸氣、粉塵和纖維的場合，以保護操作人員及儀器設備的安全。它用來連續測量蒸氣氣體、液體等介質的差壓、壓力、負壓、液位及流量等。

當現場含有腐蝕性氣體及鐵磁粉塵時，也應選擇采用隔爆型變送器。

防爆標志及類型

IEC防爆等級標準格式:Ex(ia)ⅡCT4

爆標志格式說明：

將工廠或礦區的爆炸危險介質，按其引燃能量，最小點燃溫度以及現場爆炸性危險氣體存在的時間周期進行科學分類分級，以確定現場防爆設備的防爆標志和防爆形式。

名詞解釋：

ia等級：在正常工作、一個故障和二個故障時均不能點燃爆炸性氣體混合物的電氣設備。正常工作時，安全系數為2.0；一個故障時，安全系數為1.5；二個故障時，安全系數為1.0。

注：有火花的觸點須加隔爆外殼、氣密外殼或加倍提高安全系數。

ib等級：在正常工作和一個故障時不能點燃爆炸性氣體混合物的電氣設備。正常工作時，安全系數為2.0；一個故障時，安全系數為1.5。正常工作時， 有火花的觸點須加隔爆外殼或氣密外殼保護，并且有故障自顯示的措施，一個故障時安全系數為1.0。

EExd：是指將爆炸包起來的意思；

IIC：是指點燃能量uJ,280,>180,60...80,<60;T6:是指溫度組別，即電氣設備按其最大表面溫度被分在不同的溫度組別。氣體的溫度組別按不同的點燃溫度劃分。T6是85度。

防爆類型

1.隔爆型:當設備內部發生爆炸時，不引起外部爆炸性混合物的爆炸。已分為間隙隔爆構、螺紋隔爆結構、網罩隔爆結構、微孔隔爆結構、襯墊隔爆結構、迭片隔爆結構等六種。

2.適安型:對正常運行時不產生火花、電弧或危險溫度的封閉式電氣設備采取適當措施(例如限止溫升)以提高安全程度。

3.通風、充氣型:通進設備外殼內一定正壓(>20mmH20的壓力)的新鮮空氣或惰性氣體,

避免環境中爆炸性混合物進入設備內部。

4.充油型:將設備中的帶電部分浸沒在油中,使其不能點燃油面上部的爆炸性混合物。

5.安全火花型:電路系統中,在任何情況下發生的電火花,都不能引起周圍環境的爆炸性混合物爆炸。

6.特殊型。

沃天隔爆變送器

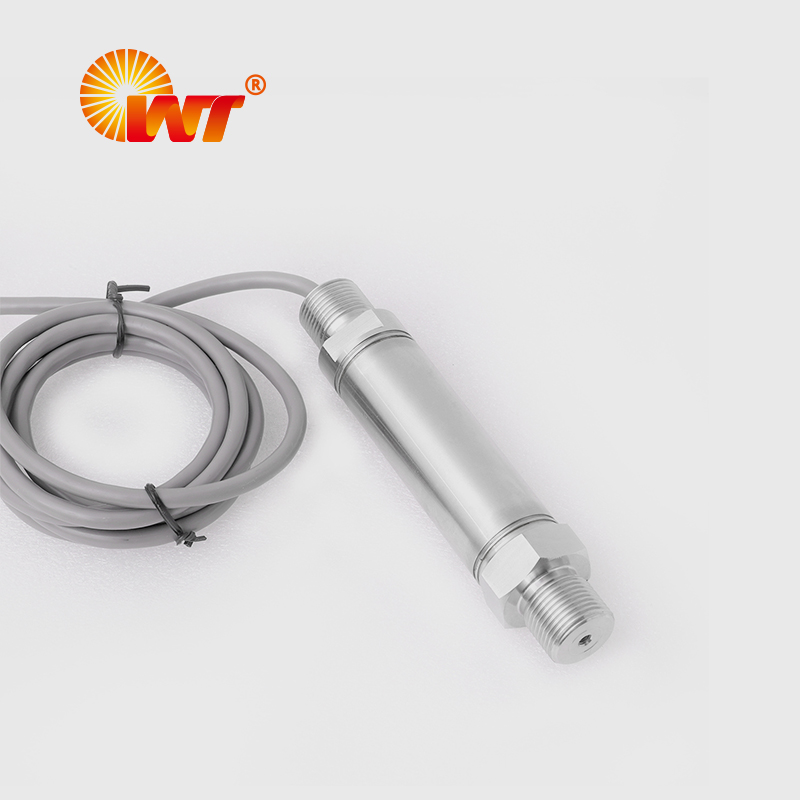

PCM301隔爆型壓力變送器

PCM301隔爆型壓力變送器是一種專為防爆場所設計的壓力變送器，并取得隔爆ExdⅡBT6認證。

PCM301隔爆型壓力變送器采用一體化全焊接結構，經過多次不銹鋼焊接滿足隔離防爆要求，由高穩定的硅壓阻式壓力傳感器配合高性能專用放大電路，高強度，小體積，具有優良的抗振性能，并具有防霉，防潮設計，在惡劣的環境中可長期使用。廣泛應用于石油機械、化工機械、泵及壓縮機、電力、鍋爐、天然氣等各種防爆場所。

詳細參數請查看>>>>>>

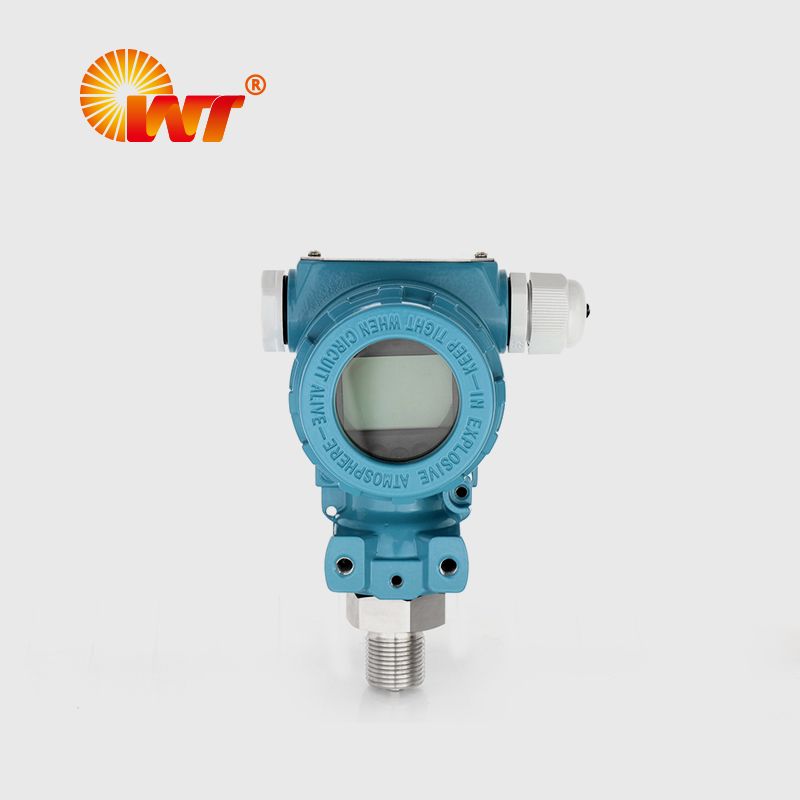

PCM401隔爆壓力變送器

PCM401隔爆壓力變送器壓力敏感核心采用高性能硅壓阻式壓力充油芯體，內部的專用集成電路將傳感器毫伏信號轉換成標準遠距離的傳輸電流信號，可直接與計算機接口卡、控制儀表、智能儀表或PLC等方便相連。該系列產品廣泛應用于工業過程控制、石油、化工、冶金等行業。

本產品符合GB3836.1-2010《爆炸性環境第1部分：設備通用要求》、GB3836.2-2010《爆炸性環境第2部分：由隔爆外殼“d”保護的設備》的規定。防爆標志ExdⅡBT6,適用于工廠內具有ⅡA、ⅡB級，T1-T6組的可燃性氣體或蒸氣與空氣形成的爆炸性混合物的環境中。

在下列海拔和環境空氣溫度以及環境相對濕度條件下，隔爆型壓力傳感器可以正常運行：海拔不超過2000m；環境空氣溫度-10℃～+60℃；環境相對濕度為90%（+25℃）。

詳細參數請查看>>>>>>

參考文獻

[1]西安儀表廠五連電動變送器三結合小組,隔爆型變送器介紹
