差壓變送器結構原理

差壓變送器是測量變送器兩端壓力之差的變送器，和一般壓力變送器不同的是，它有2個輸入壓力接口，同時也會將其分為正壓端和負壓端，只有當其中正壓端的壓力大于負壓端壓力后才能對其進行測量。

差壓變送器的工作原理

從導壓管兩側過來的差壓直接作用于位于變送器的傳感器兩側隔離膜片上，通過膜片內的密封液傳導至測量元件上，測量元件將測得的差壓信號轉換為與之對應的電信號后，傳遞給轉換器，電信號經過變換器放大處理等成為標準電信號后輸出。

差壓變送器的測量方式

①將差壓變送器和節流元件結合起來，利用節流元件的前后差壓值測量流體流量；②差壓變送器利用被測液體自身重力產生的壓差，測量液位；③差壓變送器直接測量各種罐和管道中液體的壓差。

差壓變送器在工業自動化儀表中的應用

靜壓液位計

一般容器中裝有固定物料或液體時，受重力作用，這些液體和物料會對容器側壁或底部產生相應的靜壓力。此靜壓力會在液體或物料的密度均勻狀態與液體的高度成正比，可準確測出容器底部的靜壓力，進而得知液位高度。

雙室平衡容器差壓液位計

雙室平衡容器多測量工業鍋爐的汽包水位，由于汽鍋內壓力大、溫度高，一旦不采取特殊裝置，無法恒定兩引壓導管內的溫度。而實際上，雙室平衡容器是一個水位一差壓的轉換裝置，它借用連通器原理將汽包水位轉換為兩個容室中的壓力差并借此壓力差對汽包水位進行測量。

測速管流量計

測速管流量計的傳感原件為測速管，流量計通過測量流體的全壓和靜壓之差以獲得流體的流速并乘以管道截面積得出流體流量，用差壓變送器的高、低壓室檢測測速管的全壓和靜壓?？装辶髁坑?jì)和測速管流量計相同，都通過差壓變送器的輸出直接反映流體的流量。

節流式流量計

和節流裝置配合是差壓變送器用得最廣泛的，它能測量各種流體的流量，主要包括三部分：引壓裝置、節流元件、上下游連接的直管。節流元件中有噴嘴、孔板和文丘利管，是該原件最基本的配件。測量流量的儀表在工業生產過程中有很多類，然而所占的比例最大和應用最廣泛的則是差壓式流量計，不怕振動、可靠、結構簡單、能耐高低溫和其他惡劣條件等優點，使它收到眾多好評。

內藏孔板流量計

內藏孔板流量計在差壓變送器的檢測部件內部設計節流元件，該變送器主要用來測量微小流量。這種儀表適用于測量?50以下管道的流體流量，是差壓類流量計中的一種。在變送器內部安裝孔板并將其和變送器融為一體，因此其外部不需引壓裝置，安裝特別簡單。差壓變送器穩定性好、精度高，屬于成熟儀表類型。再加上它和小口徑節流裝置設計至一體，無可動部件，結構牢固簡單，可測量氣體、液體、蒸汽。、

差壓變送器應用注意事項

1.差壓變送器在使用前需要對其測量范圍、零點漂移量、精度、靜壓誤差等進行復校。

2.開啟和停用時，應避免儀表承受單向靜壓。

3.防止振蕩發生

沃天差壓變送器

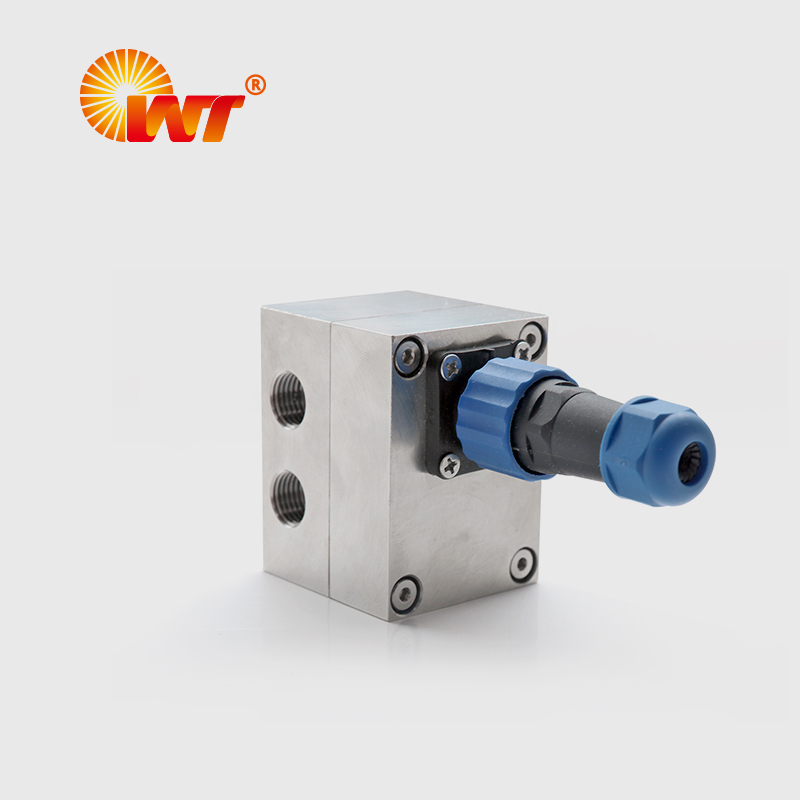

PCM610 差壓變送器

PCM610 差壓變送器采用 OEM 硅壓阻式差壓充油芯體組裝而成。外殼為全不銹鋼結構，具有很強的耐腐蝕性，兩個壓力接口為螺紋連接，可直接安裝在測量管道上或通過引壓管連接。

PCM610 系列有標準電壓、電流輸出等可供選擇，可以很方便地安裝使用，廣泛應用于過程控制，航空，航天，汽車，醫療設備，HVAC 等領域的差壓、液位、流量測控等。

詳情參數請查看>>>>>>

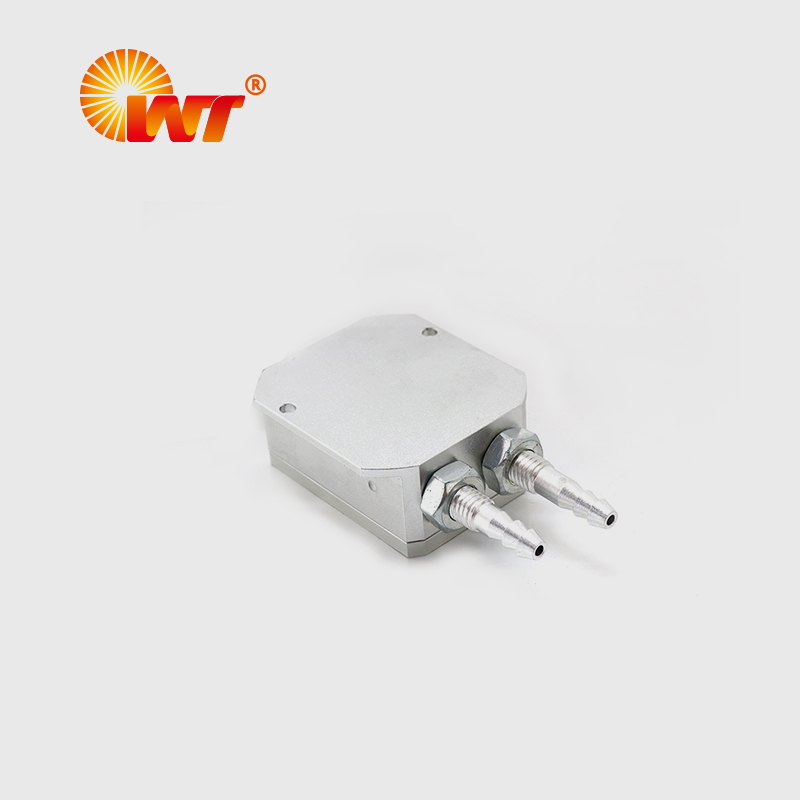

PCM600風差壓變送器

PCM600風差壓變送器采用OEM硅壓阻式差壓芯體組裝而成，外殼為鋁合金結構，壓力接口為M10螺紋加倒刺結構，可直接安裝在測量管道上或通過引壓管連接，安裝使用方便，廣泛用于鍋爐送風，井下通風等電力、煤炭行業，超凈廠房自動化檢測壓力過程控制領域。

詳情參數請查看>>>>>>

PCM639雙芯體差壓變送器

基于兩個絕壓傳感器，可應用在差壓大于最大壓力范圍 10%的場合 ，因?yàn)椴捎昧死脙蓚€(gè)絕壓壓力傳感器來 測量差壓這一非常規方法 ，所以具備傳統差壓測量元件截然不同的優點。

PCM639雙差壓系列變送器不是直接去測量差壓而是利用兩個絕壓的壓力傳感器來進行間接的測量。在減少成本的同時，這種壓力變送器在面對單邊過壓的情況下，也有出色的表現。差壓范圍應不小于最大壓力范圍的10%，每一個壓力側都有兩個壓力接頭，所以該產品可以被方便的安裝在壓力管線上。所以即使在壓力范圍／差壓的比率很高的情況下，差壓值也可以被精確的測量出來。這個系列還采用了基于微處理器的MSP430X，數字誤差補償使得所有的重復性誤差（比如線性和阻度依賴性）均可被消除，傳感器信號通過一個 16位的AID 轉換器來測量，所以在全由度和壓力范圍內，每一個標準壓力區間都可以獲0.1% 的測量精度。

詳情參數請查看>>>>>>

PCM680雙芯體差壓變送器

PCM680雙芯體差壓變送器由兩個采用OEM硅壓阻式充油芯體組裝而成。外殼為全不銹鋼結構，具有很強的耐腐蝕性，兩個壓力接口為螺紋連接，可直接安裝在測量管道上或通過引壓管連接。

PCM680系列有標準電壓、電流輸出等可供選擇，可以很方便地安裝使用，廣泛應用于過程控制，航空，航天，汽車，醫療設備，HVAC等領域的差壓、液位、流量測控等。

詳情參數請查看>>>>>>

參考文獻

[1] 范立剛，馬騰蛟 . 差壓變送器的正確校驗[J].化工自動化及儀表，2013，40（09）.

[2] 王兵峰，王林曉，劉瑩等 . 差壓變送器實際應用中典型故障分析 [C]. 中國石油和化工自動化第八屆技術年會論文集，2009：269-271.

[3] 隋洪崗，差壓變送器在監測系統中的應用及故障處理 [J]. 山西電子技術，2011（03）：15-16.

[4] 韋貴兵，差壓變送器自動化系統分析.廣西壯族自治區冶金建設公司，廣西 柳州 545002.
